UCFL200 rulmanlarining ichki diametrini qanday o'lchash mumkin?

May 29, 2026

UCFL200 podshipniklarini yetkazib beruvchi sifatida men ko'pincha bu podshipniklarning ichki diametrini qanday aniq o'lchash haqida so'rovlarga duch kelaman. Ichki diametrni o'lchash ishlab chiqarish jarayonida sifatni nazorat qilish, texnik xizmat ko'rsatishni tekshirish yoki muayyan dasturga mos kelishini ta'minlash uchun muhim qadamdir. Ushbu blog postida men UCFL200 podshipniklarining ichki diametrini o'lchashning samarali usullari va mulohazalarini baham ko'raman.

UCFL200 podshipniklarini tushunish

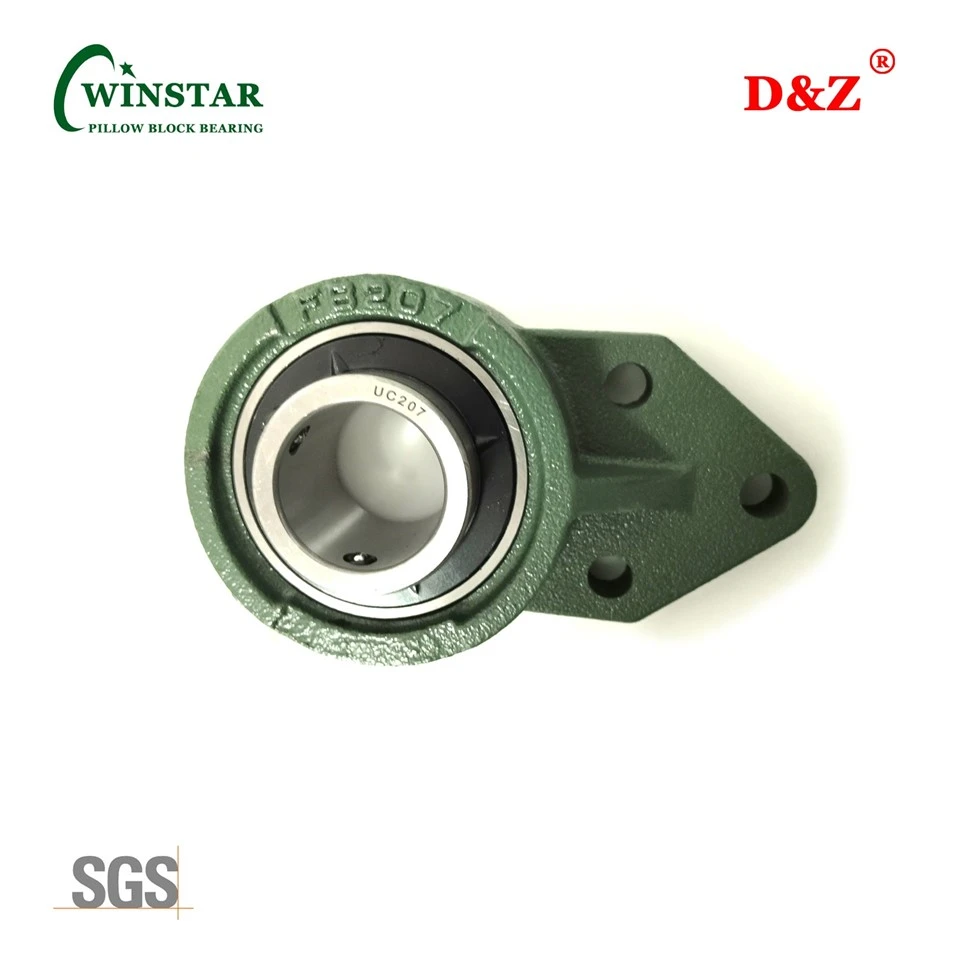

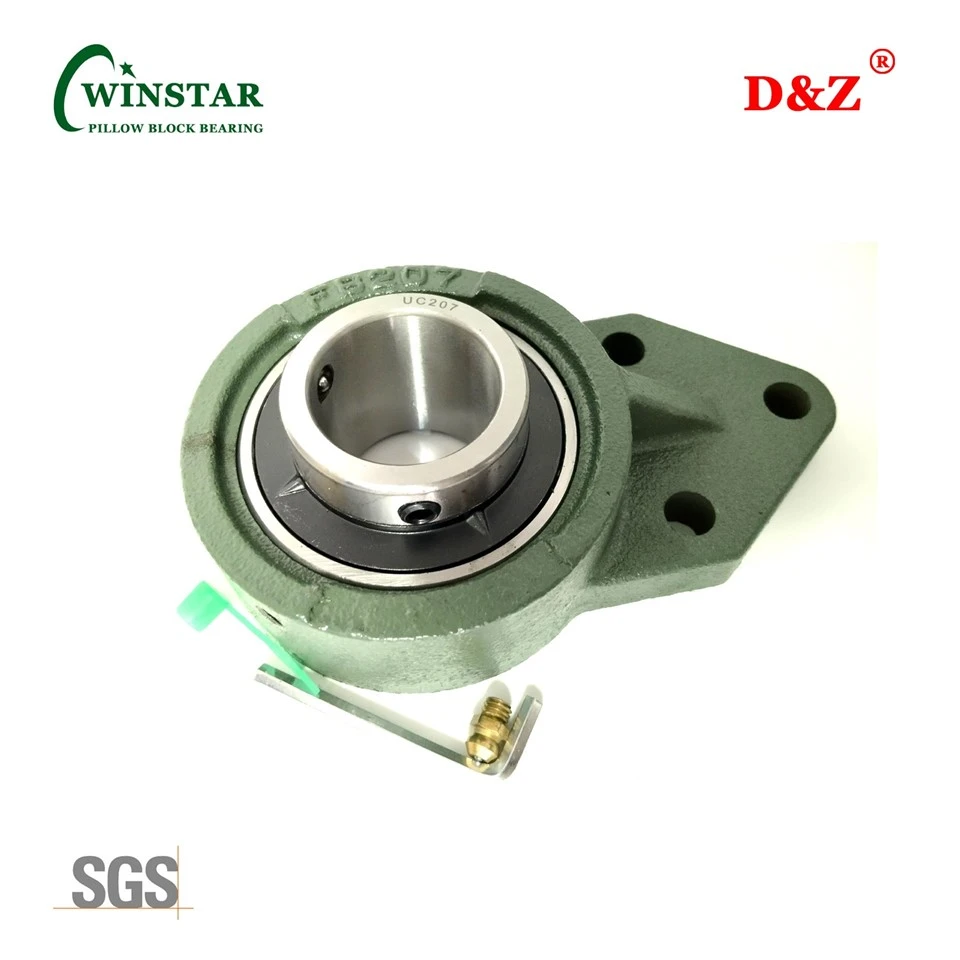

O'lchov jarayoniga kirishdan oldin, UCFL200 podshipniklari haqida asosiy tushunchaga ega bo'lish juda muhimdir. Ushbu podshipniklar bir qismidirBraket gardishli podshipnik birligikategoriya. Ishonchli ishlashi va o'rnatish qulayligi tufayli ular odatda turli sanoat ilovalarida qo'llaniladi. "UCFL" belgisi odatda quyma temir korpusli va ichida sferik rulmanli birlikni bildiradi. UCFL200 dagi 200 seriyali ma'lum bir o'lcham va yuk ko'tarish qobiliyatini ifodalaydi -.

To'g'ri ichki diametrni o'lchashning ahamiyati

UCFL200 podshipnikining ichki diametri uning funksionalligida muhim rol o'ynaydi. Ichki diametr juda katta bo'lsa, rulman milga mahkam o'rnatilmasligi mumkin, bu ortiqcha o'yin, tebranish va erta aşınmaya olib keladi. Boshqa tomondan, agar ichki diametr juda kichik bo'lsa, bu milya va rulmanning o'zida haddan tashqari kuchlanishni keltirib chiqarishi mumkin, bu deformatsiya yoki ishdan chiqishiga olib kelishi mumkin. Shuning uchun, to'g'ri o'lchash rulmanning to'g'ri ishlashi va uzoq umr ko'rishini ta'minlash uchun juda muhimdir

Ichki diametrni o'lchash uchun asboblar

UCFL200 rulmanlarining ichki diametrini o'lchash uchun bir nechta asboblar mavjud. Har bir vosita o'zining afzalliklari va cheklovlariga ega va asbobni tanlash talab qilinadigan aniqlik, mavjud resurslar va maxsus dastur kabi omillarga bog'liq.

Vernier kaliperlari

Vernier kaliperlari ichki diametrlarni o'lchash uchun keng tarqalgan va ko'p qirrali vositadir. Ular asosiy shkaladan va sirkul turiga qarab 0,02 mm yoki 0,001 dyuymgacha bo'lgan aniq o'lchovlarni amalga oshirish imkonini beruvchi toymasin nonius shkalasidan iborat. UCFL200 podshipnikining ichki diametrini vernier kaliperlari yordamida o'lchash uchun quyidagi amallarni bajaring:

O'lchovga ta'sir qilishi mumkin bo'lgan axloqsizlik yoki qoldiqlarni olib tashlash uchun rulmanning ichki qismini tozalang.

Nonius kaliperlarining jag'larini podshipnikning ichiga sig'adigan darajada keng oching.

Jag'larni rulmanga soling va ularni rulman o'qiga perpendikulyar qilib qo'ying.

Har ikki tomondan rulmanning ichki yuzasiga tegmaguncha jag'larni muloyimlik bilan yoping.

O'lchovni asosiy shkalada va nonius shkalasida o'qing. Yakuniy o'lchovni olish uchun ikkita qiymatni qo'shing.

Biroq, vernier kalibrlari ba'zi cheklovlarga ega. Ular juda kichik yoki juda katta diametrlarni o'lchash uchun mos kelmasligi mumkin va aniqlikka o'lchovni o'qishda inson xatosi ta'sir qilishi mumkin.

Mikrometrlar

Mikrometrlar noniusli kalibrlarga qaraganda aniqroq va ichki diametrlarni 0,001 mm yoki 0,00005 dyuymgacha aniqlik bilan o'lchashi mumkin. Ichki diametrlarni o'lchash uchun mikrometrlarning ikkita asosiy turi mavjud: ichki mikrometrlar va teshik mikrometrlari.

Ichki mikrometrlar

Ular nisbatan kichik ichki diametrlarni o'lchash uchun ishlatiladi. Ular tashqi mikrometrlarga o'xshash tarzda ishlaydi, lekin o'lchash yuzlari ichki qismda. UCFL200 podshipnikining ichki diametrini o'lchash uchun ichki mikrometrdan foydalanish uchun mikrometrni podshipnikga soling va o'lchov yuzlari podshipnikning ichki yuzasiga tegib turguncha rulmanni sozlang. Yeng va ko'krakdagi o'lchovni o'qing.

Teshik mikrometrlari

Teshik mikrometrlari kattaroq ichki diametrlarni, masalan, podshipniklarni o'lchash uchun mo'ljallangan. Ular odatda uch yoki to'rtta o'lchov anvillari bo'lgan boshdan iborat bo'lib, ular teshikning ichki qismiga mos keladi. Teshik mikrometridan foydalanish uchun uni podshipnikga soling va anvillarni ichki yuza bilan aloqa qilguncha sozlang. O'lchovni terish yoki raqamli displeyda o'qish mumkin.

Bore Gages tering

UCFL200 rulmanlarining ichki diametrini o'lchashning yana bir varianti dial teshikli datchiklardir. Ular juda aniq va diametrlarni 0,0001 dyuymgacha aniqlik bilan o'lchashlari mumkin. Dial burg'ulash dastgohlari piston yoki teshikning ichki qismiga mos keladigan kengayadigan anvillar to'plami yordamida ishlaydi. Anvillar podshipnikning ichki yuzasi bilan aloqa qilganda, harakat o'lchovni ko'rsatadigan terish ko'rsatkichiga o'tkaziladi.

O'lchash tartibi

Rulmanni tayyorlang

Har qanday ifloslantiruvchi moddalarni olib tashlash uchun rulmanni yaxshilab tozalang. Bu to'g'ri o'lchovlarni ta'minlaydi va o'lchash asboblariga zarar etkazilishining oldini oladi.

To'g'ri vositani tanlang:

Kerakli aniqlik va rulmanning o'lchamiga qarab tegishli o'lchash vositasini tanlang.

Bir nechta o'lchovlarni oling:

Aniqlikni ta'minlash uchun rulmanning ichki atrofi atrofida turli nuqtalarda bir nechta o'lchovlarni bajaring. Bu ovallik yoki boshqa nuqsonlarni ko'rsatishi mumkin bo'lgan diametrdagi har qanday o'zgarishlarni aniqlashga yordam beradi.

O'lchovlarni yozib oling:

O'lchovlarni aniq va aniq yozing. Har bir o'lchovning joylashuvi va yo'nalishiga e'tibor bering.

O'rtachani hisoblang:

Agar siz bir nechta o'lchovlarni olgan bo'lsangiz, ichki diametrning ko'proq vakili qiymatini olish uchun ushbu o'lchovlarning o'rtacha qiymatini hisoblang.

Mulohaza va maslahatlar

Harorat:

Harorat rulmanning o'lchamiga va o'lchash asboblariga ta'sir qilishi mumkin. Xatolarni kamaytirish uchun rulmanni barqaror haroratda o'lchash tavsiya etiladi. Agar rulman ishlatilgan bo'lsa yoki issiq yoki sovuq muhitda saqlangan bo'lsa, o'lchashdan oldin uni xona haroratiga yetguncha kuting.

Yuzaki tugatish:

Rulmanning ichki yuzasining sirt qoplamasi ham o'lchovga ta'sir qilishi mumkin. Qo'pol yoki shikastlangan yuzalar o'lchash asboblarining noto'g'ri ko'rsatkichlarga olib kelishi mumkin. Bunday hollarda o'lchovlarni o'tkazishdan oldin boshqa o'lchash usulini qo'llash yoki sirtni ta'mirlash kerak bo'lishi mumkin.

Kalibrlash:

To'g'riligiga ishonch hosil qilish uchun o'lchov asboblaringizni muntazam ravishda kalibrlang. Bu kalibrlash standarti yordamida yoki asboblarni professional kalibrlash xizmatiga yuborish orqali amalga oshirilishi mumkin.

Xulosa

UCFL200 podshipniklarining ichki diametrini o'lchash juda muhim vazifa bo'lib, u to'g'ri asboblarni, to'g'ri texnikani va tafsilotlarga e'tiborni talab qiladi. Ushbu blog postida keltirilgan usullar va mulohazalarga rioya qilish orqali siz aniq o'lchovlarni ta'minlashingiz va rulmanlaringizning sifati va ishlashini saqlab qolishingiz mumkin.

Agar siz yuqori - sifatli UCFL200 podshipniklari bozorida boʻlsangiz yoki mahsulotlarimiz haqida qoʻshimcha maʼlumotga muhtoj boʻlsangiz, xarid qilish va keyingi muhokamalar uchun biz bilan bogʻlanishingizni taklif qilamiz. Sizning maxsus ehtiyojlaringizni qondirish uchun bizda 2 ta murvatli gardish podshipniklari va KP000 sink qotishma rulmanlari mavjud. Mutaxassislarimiz jamoasi har qanday savol yoki tashvishingiz bo'yicha sizga yordam berishga doimo tayyor.

Ma'lumotnomalar

Mashinalar uchun qo'llanma, 31-nashr.

ASME B4.1 - 1967 (R2004), Silindrsimon qismlar uchun afzal qilingan chegaralar va moslamalar.

SKF tomonidan rulman dizayni va qo'llash bo'yicha qo'llanma.
